球面硬密封蝶閥制造技術內容介紹
發布時間：2022-11-01 16:03:27 作者：行業大咖秀 點擊：1547
雙偏心金屬球面硬密封蝶閥(ZL94219466.7)，它是由帶球臺形密封面雙偏心的蝶板和金屬圓環形彈性閥座構成密封付。雙偏心是球臺面中心到閥桿中心偏移及閥桿中心到球臺上表面的距離性偏心，密封閥座的截面呈？形或U形，該種蝶閥具有一定的優點。
但是，由于蝶板的密封面為球形(臺)面，所以其曲率半徑遠大于鉤形密封閥座的圓弧部位的曲率半徑，因而閥座密封接觸部位的磨損要大于蝶板的密封作用部位，而且彈性閥座利用弧鉤變形加大密封保壓程度，使之磨損加重且減小抗壓密封作用，并影響蝶閥的使用壽命。
本實用新型的目的在于克服上述技術不足之處，而提供一種球面硬密封蝶閥，利用流體力學、彈性力學和磨擦原理，以減小蝶板的曲率半徑使密封付工作磨損均勻且工作壽命長，并能承受較高的介質工作壓力與大的溫度工作范圍。
本實用新型的目的是這樣實現的一種球面硬密封蝶閥，是由閥體、閥桿、金屬彈性密封座、蝶板組成的，其特征在于蝶板(6)具有由半徑為R圓作D0圓環滾動構成為球形環面的密封面，即縱向截面外形是R圓面的一部分，蝶板6平面的中心垂直線AB和垂直于閥桿1軸所構成的平面上，蝶板6的中垂線到閥桿1軸線存有一偏心距離E。蝶板6的密封面和略呈鉤形密封閥座5配合成密封付。
而閥座具有的鉤形密封面是半徑為r圓的一部分，其r圓心所在的平面到閥桿1軸心線距離為H，到蝶板6的R圓心面距離為h，蝶板6的厚度為t。工作時，轉動閥桿1便打開閥口，閥口隨著閥桿1的轉動逐漸加大，直到閥桿1轉到90°時為最大。關閉閥口時動作則相反。
本實用新型和現有技術相比較的優點是由于蝶板6使用半徑R圓繞環形D0旋轉而成的球形環密封面，減小與閥座4曲率半徑的差距值，使密封付的磨損變小且均勻，增長了工作壽命，相對結構布局合理使工作力矩小，啟閉容易密封性能良好，可承受3MPa的工作壓力，溫度范圍可在-35°-650℃。
相關文章：
三偏心全金屬雙向硬密封蝶閥技術特點介紹-2019.11.19
一款用于高平臺的金屬硬密封蝶閥制造方法-2019.11.14
金屬硬密封蝶閥應用于管道怎么安裝-2019.8.14
硬密封蝶閥安裝前的調試工作-2019.7.29
一種硬密封蝶閥的閥座密封圈的制作方法-2019.4.27
如何減小硬密封蝶座加工誤差-2019.11.29
鑄鐵鑲銅圓閘門安裝詳細說明
直線運動軸承運轉中的維護對壽命的重要性（直線軸承尺寸表）
滑動軸承和滾動軸承裝配知識小結（滾動軸承和滑動軸承相比有何特點）
滑動軸承的組成結構（軸承座設計圖）

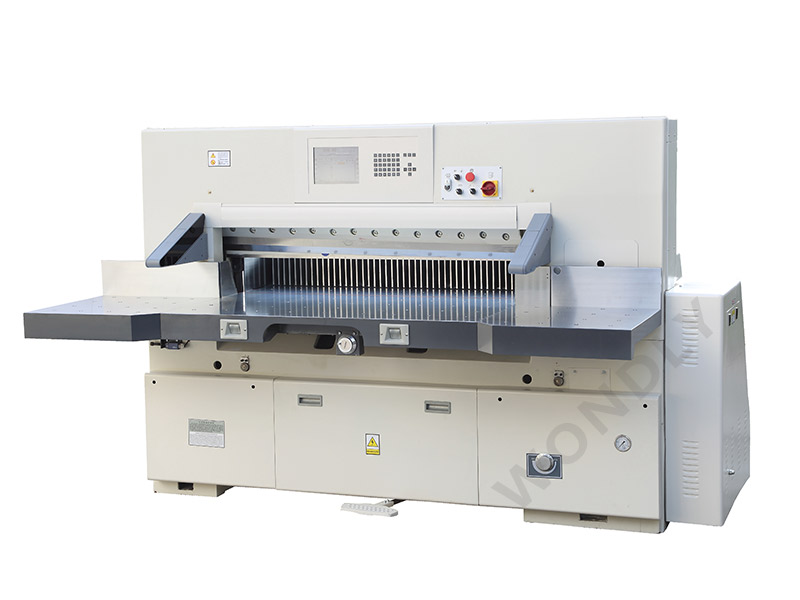

在切紙機實際應用過程中，要如何更換保險螺絲?
