如何給不銹鋼配電箱里的電路布局？告訴你操作步驟
發布時間：2022-12-08 09:32:22 作者：行業大咖秀 點擊：1661
我們打開不銹鋼配電箱，首先映入眼簾的就是各種儀器和電線。如何安裝讓它們有序高效的工作這是很重要的。那么，不銹鋼配電箱里的電路如何布局呢？告訴你詳細操作步驟：
一、為保證配電箱內所有設備良好接地，采用短粗接地線連接到公共接地點或接地母線。任何連接到變頻器的控制設備都要用它接地，接地也要用短粗的電線。
二、信號線只從一側進入配電箱，信號線屏蔽層兩端接地。避免使用長電纜?？刂齐娎|采用屏蔽電纜。模擬信號的傳輸線應使用雙屏蔽雙絞線。雙屏蔽雙絞線或單屏蔽雙絞線可用于數字信號線。模擬信號和數字信號的傳輸電纜應分開屏蔽和布線。在屏蔽電纜進入配電箱的位置，外屏蔽部分和配電箱的面板應連接到一個大的金屬臺上。
三、電機電纜應獨立于其他電纜敷設，其距離為500 mm..同時，應避免電機電纜與其他電纜長距離平行敷設。如果控制電纜和電源電纜交叉，它們應該盡可能成90度角交叉。同時，配電箱的電機電纜和控制電纜的屏蔽層必須用合適的夾子固定在安裝板上。
四、電源組件和配電箱控制組件必須分開安裝。變頻器及相關濾波器的金屬外殼應接入低電阻的配電箱，以減少高頻瞬時電流的沖擊。理想情況下，模塊應安裝在導電性良好的黑色金屬板上，金屬板應安裝在大型金屬臺上。
關于不銹鋼配電箱的電路布局還有很多注意事項，不懂的千萬不要親自動手操作，必須由專業人員來操作。更多不銹鋼配電箱知識請關注電氣http://www.yaa8.cn/static/upload/image/2022-12-08/1a4947d4528dd6221435cd9b6277190b.jpg。浙江電氣有限公司經營多種配電箱，是配電箱的專業生產廠家，接受定制非標配電箱。公司專業生產高低壓成套、不銹鋼配電箱和鐵制配電箱：PZ30系列、PZ40系列、電表箱、動力箱、動力柜、多媒體箱、基業箱、電視：箱、光纖入戶箱、小型斷路器、塑殼斷路器以及漏電系列等配電產品，并且通過了國家強制性CCC認證。歡迎廣大客戶前來工廠實地考察，電氣服務：：1。選擇配電箱就來，電氣是您正確的選擇，我們真誠為您服務！
一、為保證配電箱內所有設備良好接地，采用短粗接地線連接到公共接地點或接地母線。任何連接到變頻器的控制設備都要用它接地，接地也要用短粗的電線。
二、信號線只從一側進入配電箱，信號線屏蔽層兩端接地。避免使用長電纜?？刂齐娎|采用屏蔽電纜。模擬信號的傳輸線應使用雙屏蔽雙絞線。雙屏蔽雙絞線或單屏蔽雙絞線可用于數字信號線。模擬信號和數字信號的傳輸電纜應分開屏蔽和布線。在屏蔽電纜進入配電箱的位置，外屏蔽部分和配電箱的面板應連接到一個大的金屬臺上。
三、電機電纜應獨立于其他電纜敷設，其距離為500 mm..同時，應避免電機電纜與其他電纜長距離平行敷設。如果控制電纜和電源電纜交叉，它們應該盡可能成90度角交叉。同時，配電箱的電機電纜和控制電纜的屏蔽層必須用合適的夾子固定在安裝板上。
四、電源組件和配電箱控制組件必須分開安裝。變頻器及相關濾波器的金屬外殼應接入低電阻的配電箱，以減少高頻瞬時電流的沖擊。理想情況下，模塊應安裝在導電性良好的黑色金屬板上，金屬板應安裝在大型金屬臺上。
關于不銹鋼配電箱的電路布局還有很多注意事項，不懂的千萬不要親自動手操作，必須由專業人員來操作。更多不銹鋼配電箱知識請關注電氣http://www.yaa8.cn/static/upload/image/2022-12-08/1a4947d4528dd6221435cd9b6277190b.jpg。浙江電氣有限公司經營多種配電箱，是配電箱的專業生產廠家，接受定制非標配電箱。公司專業生產高低壓成套、不銹鋼配電箱和鐵制配電箱：PZ30系列、PZ40系列、電表箱、動力箱、動力柜、多媒體箱、基業箱、電視：箱、光纖入戶箱、小型斷路器、塑殼斷路器以及漏電系列等配電產品，并且通過了國家強制性CCC認證。歡迎廣大客戶前來工廠實地考察，電氣服務：：1。選擇配電箱就來，電氣是您正確的選擇，我們真誠為您服務！
熱門推薦
相關推薦
真空包裝機主要分類
單室真空包裝機，該機抽真空性能良好，適用于食品行業肉類、醬制品、調味品、果脯、糧食、豆制品、化學制品、藥材等顆粒、液體等產品進行抽真空封口包裝，適用于多種塑料袋復合袋的真空包裝。...
切紙機的工作原理是什么
切紙機的操作比較簡單，對環境的要求也不高。通常在一般的辦公室采用電源保證供電即可進行工作。一般切紙機具備自動開關系統，只要在輸人中故人紙張，切紙器就會自動旋轉把紙切碎。也有的切紙機則需要按一下啟動鍵，切紙器便會轉動，可繼續切紙。碎紙完畢，應按下停止/反向鍵，使切紙機停止轉動.........
切紙機用法？程控切紙機安全操作規程介紹！
此頁面是關于介紹全自動切紙機廠家的質量保障，瑞安市萬德利印刷機械有限公司歡迎您的咨詢....
切紙機各個特點介紹
切紙機各個特點介紹：在切紙機裁切工作中，切紙機刀片刀口鈍化的速度和被切紙張軟硬有關。切紙機裁切紙張質地硬、灰分含量大的紙張時，刀片鈍化的快，尤其是裁切各種高克數的銅版紙。...

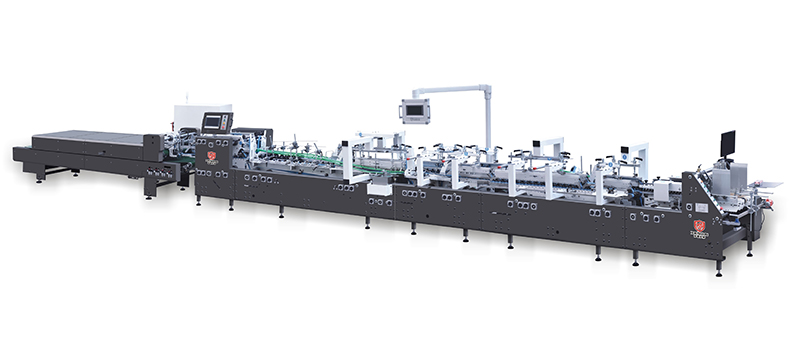

如何解決糊盒機糊盒時彩盒爆裂問題？
糊盒機在糊盒時的模具使用時間過長。在模切中模切版長時間使用后壓線刀會松動，導致在模切過程中壓線刀彈起，造成紙板壓線爆裂。由于膠墊的長時間使用，膠墊高低不平造成壓線爆裂。...
向心球軸承分享軸承鋼知識點
在精細滾珠軸承的四大構成部分中，除保持架外，內、外圈、滾動體（鋼珠、滾柱軸承或滾針）均是由軸承鋼構成，是鋼鐵生產中要求更嚴的鋼材牌號。 軸承鋼也有許多品種，依據運用規范的不一樣，成分也有所不同，在其間高碳鋼鉻軸承鋼占非常大的占比，是生產制作滾動軸承和軸承零件廣泛運用的鋼材牌號。 軸承鋼的質量…...
向心球軸承鑒定方式說明
技術情況正常的向心球軸承，其內、外圈滾道應無掉落和嚴峻磨痕，并呈亮光的一條圓弧溝槽；一切的滾珠應堅持圓形，表面無斑斕、裂紋和掉落；堅持架不懈怠、不破碎、未磨穿。當用一只手持內圈，另一只手靈敏輕推外圈旋轉時，要求旋轉平穩，只聽到滾珠在滾道上。 技術情況正常的向心球軸承，其內、外圈滾道應無掉落和嚴峻磨痕…...
迷你小型食品真空包裝機的介紹與配置
迷你小型食品真空包裝機的介紹與配置就由我們來為大家分享吧....

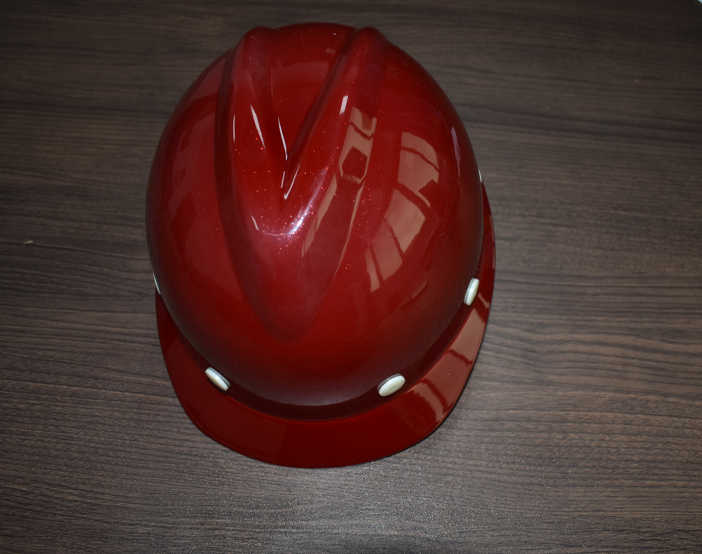

河北塑料安全帽有哪些性能。
