單向向心球軸承(軸承的種類和軸承型號的含義)向心球軸承,向心球軸承308型號,

發布時間:2022-10-27 10:22:51 作者:行業大咖秀 點擊:1013


滾動軸承:在支承負荷和彼此相對運動的零件間作滾動運動的軸承,它包括有滾道的零件和帶或不帶隔離或引導件的滾動體組??捎糜诔惺軓较颉⑤S向或徑向與軸向的聯合負荷。

角接觸軸承:球與套圈公稱接觸角大于0°,而小于90°的滾動軸承。

外球面軸承:有外球面和帶鎖緊件的寬內圈的向心滾動軸承。主要供簡單的外殼使用。

直線運動軸承:兩滾道在滾動方向上有相對直線運動的滾動軸承。

球軸承:滾動體是球的滾動軸承。

深溝球軸承:每個套圈均具有橫截面大約為球的周長三分之一的連續溝型滾道的向心球軸承。

推力球軸承:滾動體是球的推力滾動軸承。

滾子軸承:滾動體是滾子的滾動軸承。

圓柱滾子軸承:滾動體是圓柱滾子的向心滾動軸承。

圓錐滾子軸承:滾動體是圓錐滾子的向心滾動軸承。

滾針軸承:滾動體是滾針的向心滾動軸承。

球面滾子軸承:滾動體是凸球面或凹面滾子的調心向心滾軸承。有凸球面滾子的軸承,外圈有一球面形滾道;有凹面滾子的軸承,其內圈有一球面形滾道。

推力滾子軸承:滾動體是滾子的推力滾動軸承。

推力圓柱滾子軸承:滾動體是圓柱滾子的推力滾動軸承。

推力圓錐滾子軸承:滾動體是圓錐滾子的推力滾動軸承。

推力滾針軸承:滾動體是滾針的推力滾動軸承。

推力球面滾子軸承:滾動體是凸球面或凹面滾子的調心推力滾動軸承。有凸球面滾子的軸承座圈的滾道為球面形,有凹球面滾子的軸承軸圈的滾道為球面形。

帶座軸承:向心軸承與座組合在一起的一種組件,在與軸承軸心線平行的支撐表面上有個安裝螺釘的底板。

關節軸承:滑動接觸表面為球面,主要適用于擺動運動、傾斜運動和旋轉運動的球面滑動軸承。

組合軸承:一套軸承內同時由上述兩種以上軸承結構形式組合而成的滾動軸承。如滾針和推力圓柱滾子組合軸承、滾針和推力球組合軸承、滾針和角接觸球組合軸承等。

其他軸承:除上述以外的其他結構的滾動軸承。

1.基本代號 進口軸承

阿基本代號用來表明軸承的內徑、直徑系列、寬度系列和類型,一般多為五位數,先分述如下:

1)軸承內徑用基本代號右起、H位數字表示。對常用內徑d=20~480mm的軸承內徑一般為5的倍數,這兩位數字表示軸承內徑尺寸被5除得的商數, 如04表示d=20mm;12表示 d=60mm等等。對于內徑為10mm、12mm、15mm和17mm的軸承,內徑代號依次為00、01、02和03。對于內徑小于10mm和大于 500mm 軸承,內徑表示方法另有規定,可參看 GB/T272—93。

2)軸承的直徑系列(即結構相同、內徑相同的軸承在外徑和寬度方面的變化系列)用基本代號右起第三位數字表示。例如,對于向心軸承和向心推力軸承,0、1 表示特輕系列;2表示輕系列;3表示中系列;4表示重系列。各系列之間的尺寸對比如下圖所示。推力軸承除了用1表示特輕系列之外,其余與向心軸承的表示一 致。

3) 軸承的寬度系列(即結構、內徑和直徑系列都相同的軸承寬度方面的變化系列)用基本代號右起第四位數字表示。當寬度系圖13-4直徑系列的對比列為0系列 (正常系列)時,對多數軸承在代號中可不標出寬度系列代號O,但對于調心滾子軸承和圓錐滾子軸承,寬度系列代號0應標出。

直徑系列代號和寬度系列代號統稱為尺寸系列代號。

4)軸承類型代號用基本代號右起第五位數字表示(對圓柱滾子軸承和滾針軸承等類型代號為字母)。

2.后置代號

軸承的后置代號是用字母和數字等表示軸承的結構、公差及材料的特殊要求等等。后置代號的內容很多,下面介紹幾個常用的代號。

1)內部結構代號是表示同一類型軸承的不同內部結構,用字母緊跟著基本代號表示。如:接觸角為15°、25°和40°的角接觸球軸承分別用C、AC和B表示內部結構的不同。

2)軸承的公差等級分為2級、4級、5級、6級、6X級和0級,共6個級別,依次由高級到低級,其代號分別為/PZ、/P4‘/PS、/P6、/P6X和/PO。公差等級中, 6X級僅適用于圓錐滾子軸承; 0級為普通級,在輪承代號中不標出。。

3)常用的軸承徑向游隙系列分為1組、2組、0組、3組、4組和5組,共6個組別,徑向游隙依次由小到大。o組游隙是常用的游隙組別,在軸承代號中不標出,其余的游隙組別在軸承代號中分別用/CI、/CZ、/C3、/C4、/CS表示。

3.前置代號

軸承的前置代號用于表示軸承的分部件,用字母表示。如用 L表示可分離軸承的可分離套圈;K表示軸承的滾動體與保持架組件等等。

實際應用的滾動軸承類型是很多的,相應的軸承代號也是比較復雜的。以上介紹的代號是軸承代號中基本、常用的部分,熟悉了這部分代號,就可以識別和查選常用的軸承。關于滾動軸承詳細的代號方法可查閱GBT272-93

相關推薦

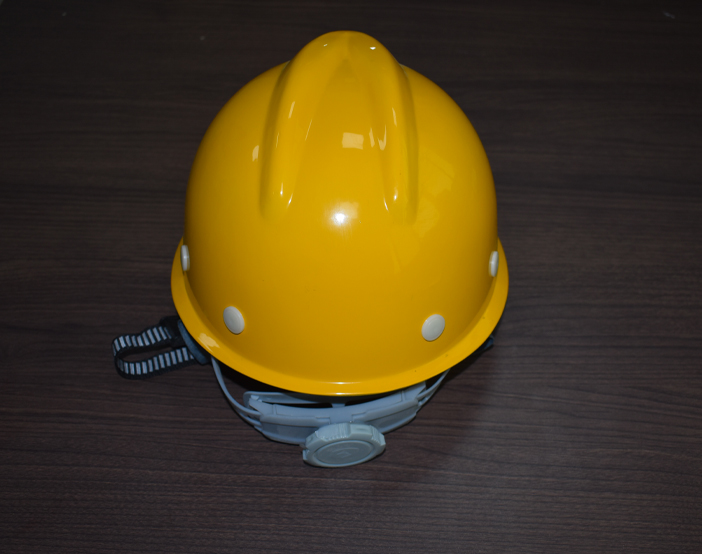

青島安全帽的配備范圍。

青島安全帽的配備范圍。
青島安全帽是符合普通Y類安全帽的安全性能的產品,其相較于其他材質制造的安全帽適用范圍其實會更加廣泛,因此其配備的范圍也是很廣泛的,一般只要是生產現場都會配備有青島安全帽。...

套筒閥可以遠程操作嗎

套筒閥可以遠程操作嗎
套筒閥的使用還是比較普遍的。您需要了解使用的好處和特點。使用套筒閥,還需要了解一些技巧。再說說套筒閥是否可以遠程控制。閥門開關怎么樣?...

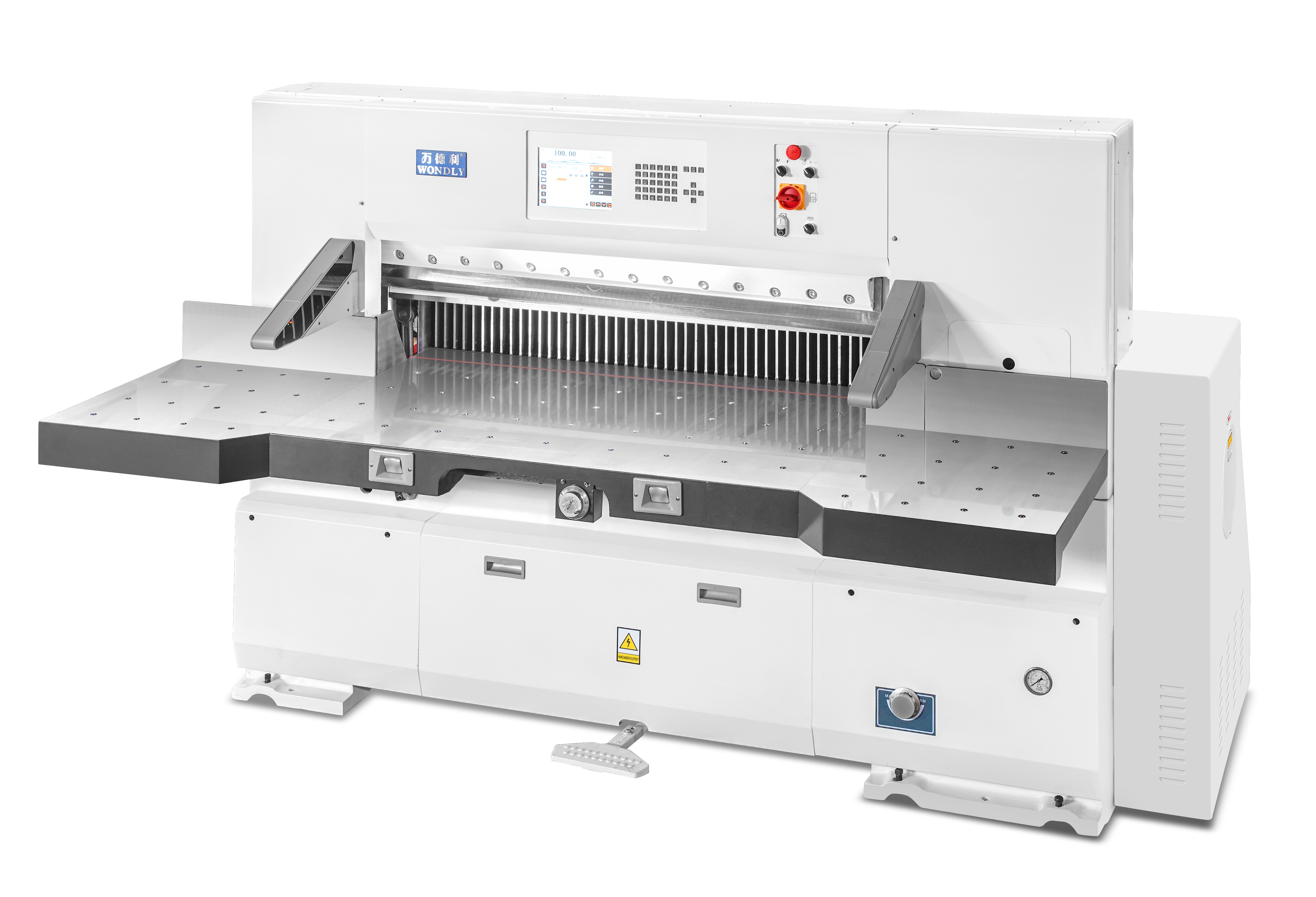

如何排除和解決程控切紙機的壓紙器故障
